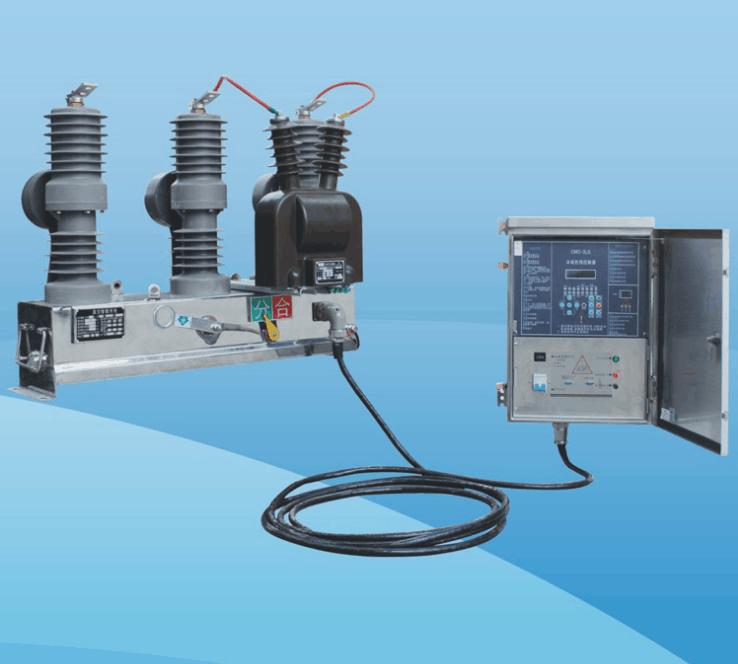

ZW32-12戶外高壓真空斷路器（又稱：戶外柱上真空開關），適用于三相交流50Hz，額定電壓為12kV的電力系統，可開斷、關合線路負荷電流、過載電流及短路電流。廣泛應用于變電站、城鄉電網及工礦企業配電系統的線路分段、保護和控制，更適用于農村電網及頻繁操作的場所。
- 中文名
- ZW32真空斷路器
- 周圍空氣溫度
- +60℃~-40℃ 日溫差：25K
- 風速不大于
- 35m/s
- 機箱防護等級
- IP64
該真空斷路器按照操作機構，分為彈簧操作機構和永磁操作機構兩種。型號為ZW32-12T和ZW32-12M，永磁操作機構又分雙穩態和單穩態兩種。ZW32型真空斷路器，可根據用戶要求，選配CT過流保護，隔離開關，戶外PT，智能控制器(看門狗)，計量箱裝置等，滿足多種場合需求。
1、外殼采用優質不銹鋼材料或普通銅板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。
2、絕緣部分采用環氧樹脂和硅橡膠負荷絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無
六氟化硫氣體，滿足無油化改造和環境保護要求。
3、操作機構，分手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。
4、滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的
陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。
5、
電流互感器采用優質
導磁材料及環氧樹脂與硅橡膠負荷絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。
使用環境
考慮凝露和降水
地震烈度不超過8級
太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）
根據用戶要求，該
高壓真空斷路器的安裝方式可采用單桿或雙桿座裝方式，也可采用吊裝方式。
ZW32斷路器尺寸圖
