產品概述
本產品是吸收國外最新先進技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。
適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。

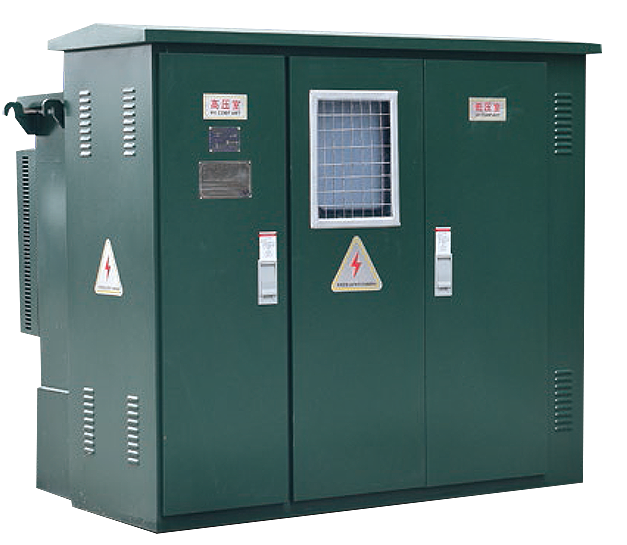

ZGS □ -10 組合式變電站 ( 美式 )， 適用于 10kV 環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
本產品符合下列標準：
GB/T17467-1998《高壓低壓預裝式變電站》
DL/T537-93《6-35kV 箱式變電站訂貨技術條件》
型號含義
使用條件
◆ 海拔高度不超過 1000m；
◆ 環境溫度：-35℃ ~+40℃；
◆ 相對濕度：日平均值不大于 95％，月平均值不大于 90％；
◆ 安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于 3°。
功能及特點
◆ 全絕緣、全密封、免少維護、可靠保證人身安全；
◆ 結構緊湊、體積僅為同容量歐變的 1/3-1/5，高度低；
◆ 可采用分箱式結構，避免變壓器油箱內油的污染；
◆ 高壓側采用雙熔絲全范圍保護，大大降低成本；
◆ 即可用環網，也可用于終端，電纜頭可在 200A 負荷電流時緊急插拔；
◆ 箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能；
◆ 低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分?jǐn)嘀鬟M(jìn)開關；
◆ 高壓側油浸式負荷開關或 SF6 負荷開關， 可電動升級， 為實現配網自動化打下基礎；
◆ 采用油浸式 S9 或性能更優的 S11 系列變壓器。
主要技術參數

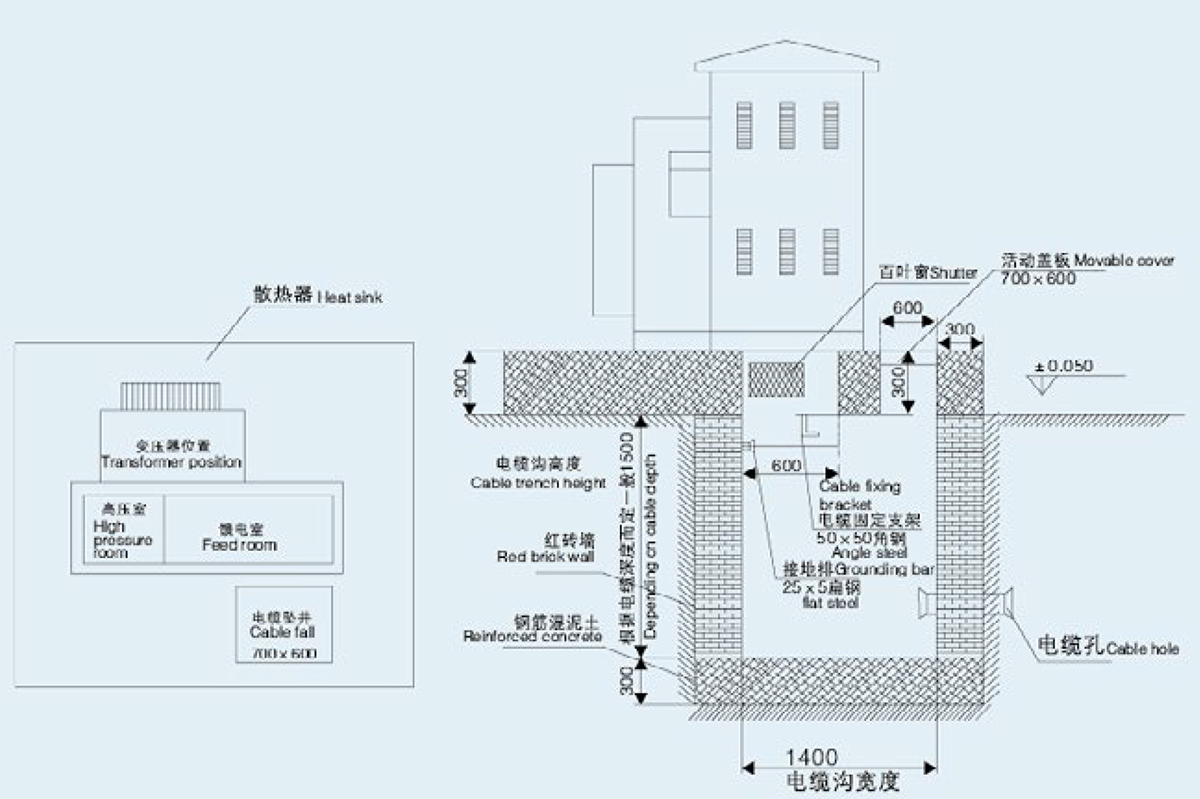

變電站電纜進出線土建圖
技術要求：
◆ 有關尺寸參見組合變實際尺寸；
◆ 混凝土臺基應表面平整，組合變電站采用壓板固定的方式固定在臺基上；
◆ 接地排和電纜固定支架的型式可根據實際情況而定；
◆ 電纜固定架和接地排應預埋；
◆ 進出線電纜孔的位置根據具體情況而定；
◆ 組合變安裝后開關正面必須有不小于 1.5m 的空隙，以利操作；
◆ 接地網可用 12 鍍鋅圓鋼或 40×4 鍍鋅扁銅制作，接地電阻應符合電力部門要求。
